DC电源芯片CX8910l

DC电源芯片CX8910l

简要描述:

DC电源芯片CX8910l
应用:? 追踪器;? 恒压源;? 电动汽车、电动自行车、电瓶车;? 扭扭车、卡车

打印当前页

分享到:

DC电源芯片CX8910l

概述

CX 8910L 是一款支撑宽电压输入的开关降压型 DC-DC,芯片内置 100V/5A功率 MOS,最高输入电压 90V。

具有低待机功耗、高效率、低纹波、优异的母线电压调整率和负载调整率等特性。支撑大电流输出,输出电流可达 2A 以上。

CX 8910L同时支撑输出恒压和输出恒流功能。

CX 8910L采用固定频率的 PWM 控制方式,典型开关频率为 140KHz。轻载时会自动降低开关频率以获得高转换效率。

CX 8910L内部集成软启动以及过温保护电路,输出短路保护,限流保护等功能,提高系统可靠性。

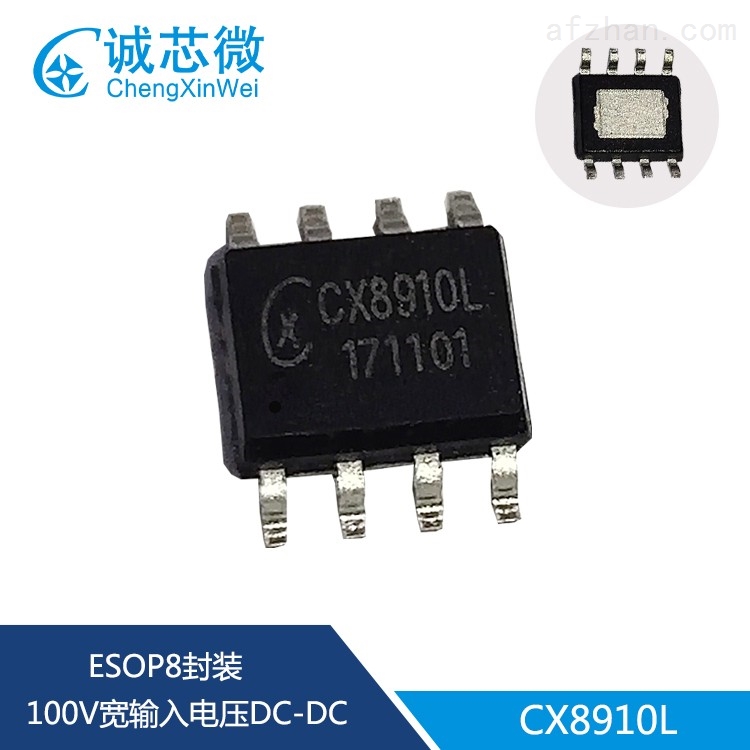

CX 8910L采用 ESOP8 封装,散热片内置接 VIN 脚。

CX 8910L是一款兼容宽输入电压范围的开关降压型DC-DC。芯片内置 100V/5A功率MOS。

CX 8910L采用固定频率的PWM峰值电流模控制方式,具有低待机功耗、快的响应速度,以及优异的母线电压与负载调整率。典型开关频率为 140KHz。轻载时会自动降低开关频率以获得高的转换效率。

CX 8910L同时支撑输出恒压与输出恒流。 内部集成软启动以及过温保护电路,输出短路保护,限流保护等功能,提高系统可靠性。

最大输出电流设置

最大输出电流通过连接于VSEN与GND之间的电阻设置(参见图 1 应用电路图):IOUT_MAX=VCS/R5,VCS 典型值为 150mV。例如 R5=60mOhm 则输出限流为 2.5A。

输出电压设置

通过连接于FB1,FB2 脚的分压电阻R1,R3,R2,R4 设置输出电压。电阻选择应满足R1=R2,R3=R4。VOUT=(R3+R1)/R1*VFB,其中 VFB 典型值为 380mV。

电感取值

电感典型取值在 33uH到 100uH之间,大的电感值可获得小的纹波电流有助于提高效率。另一方面需注意电感的ESR,ESR过大会降低效率。

过温保护

芯片内部集成过温保护,当芯片温度高过温保护点(典型值为 150 度)时,系统会关断功率管,从而限制输入功率,增强系统可靠性。

特点

? 宽输入电压范围:8V~90V

? 输出电压从 5V 到 30V 可调

? 支撑输出恒压恒流

? 支撑输出 12V/2A,5V/2A

? 高效率:可高达 96%

? 工作频率:140KHz

? 低待机功耗

? 内置过温保护

? 内置软启动

? 内置输出短路保护


DC电源芯片CX8910l,更多产品请查询商铺或者咨询客服!
